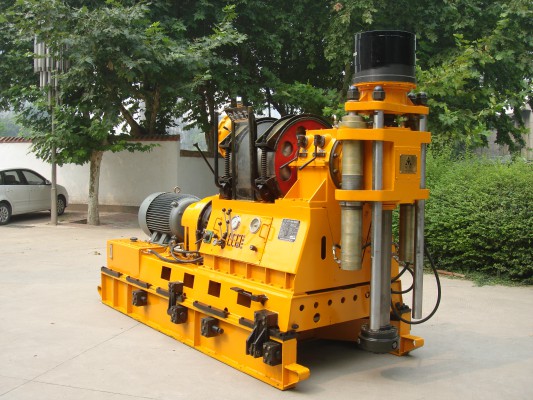

HXY—2000C岩心钻机是陕西核昌机电有限公司（原核工业西北210厂）根据目前地质勘探市场需要，研制开发的一种具有较强钻进能力岩心钻机。最大钻深可达2500米，最大传递扭矩可达10000ＮＭ，该型钻机是以中深孔、偏深孔岩心钻探为主，适用于金刚石和硬质合金钻探外，也可用于工程地质勘察、桩孔施工、浅层石油、天然气、地下水钻探，还可用于堤坝注浆和坑道通风排水等工程钻进。该机结构合理，给进行程大、扭矩大、用途广泛、性能稳定、可靠性强。
该机主要有以下特点：
1、 转速档位多，即2×（6+1），12级正速，2级反速，高速到低速转速级数多，范围宽。
2、 钻机结构紧凑，布局合理，所有部件表露在外，不相互重叠，可拆性较好，便于维护保养和修理。
3、 钻机的离合器为φ420从动盘总成，变速箱采用陕西法士特6DS100T。传递扭矩大，部件通用率高，保养修理十分方便。
4、 配有足够的仪表，能显示孔内情况。操纵手柄布置合理，操纵灵活可靠。
5、 卡盘采用楔块式液压卡盘，夹持力大，径向补偿能力强，卡瓦分平和圆两种，分别适用于六方钻杆和园钻杆。通过更换配套的传扭套和卡瓦，以适应不同钻杆钻进的需求；主动钻杆为φ89×79，内通水孔直径大为φ114。
6、 采用中高压双联齿轮油泵，液压系统工作性能稳定可靠，系统中装有手摇油泵，当动力不能工作时仍可用手摇油泵将钻具提离孔底，以免发生埋钻事故。
7、动力强大，钻进能力强，结构上可选配电动机、柴油机，自由度大。电动机75KW，柴油机85KW。
8、采用NGW行星齿轮传动的卷扬机提升能力大、效率高，低位制动便于操作，并配有水刹车。
9、离合器的分离与接合是通过液压控制（或采用位于钻机前端侧面“离合器脚踩板”）实现动力离合，离合器脚踩板为备用的。
二、主 要 技 术 参 数
1、钻进参数：
（1）岩芯钻进
钻杆类别 钻杆规格(mm) 钻进深度(m)
φ54×6钻杆 2000
φ67×6钻杆 1750
内加厚式钻杆 φ50×5.5钻杆 2500
φ60×6钻杆 2000
绳索取芯钻杆 φ55.5×4.75钻杆 2400
φ71×5钻杆 1800
φ89×5钻杆 1500
(2)水文水井钻进
钻杆规格mm 钻孔直径 钻进深度m
60mm(外加厚)钻杆 200 800
73 mm(外加厚)钻杆 350 600
89 mm(外加厚)钻杆 500 300
(3)基础桩钻进: 用φ89mm(外加厚)钻杆钻孔直径
松散地层 1500 mm、硬岩地层 600mm、钻孔深度 150m
（4）钻孔倾角：360°
（5）立轴转速：r/min：当动力机转速为1480 r/min时：
正转高速（Ⅱ档）位：1366、1052、731、466、279、157
正转低速（Ⅰ档）位：503、387、269、171、103、58
反转高速（Ⅱ档）位：171
反转低速（Ⅰ档）位：63
（6）立轴给进行程：800㎜
立轴内孔直径：118㎜
立轴最大给进加压能力：150KN
立轴最大起重能力：200KN
2、卷扬机
（1）提升力（单绳一速）80KN
（2）提升速度（第三层）8.2、6.3、4.4、2.8、1.67、0.94m/s
（3）钢丝绳规格：6T（25）—18.5—170—Ⅰ右铰
钢丝绳直径：φ21㎜
3、移动机架装置油缸行程：550㎜
4、液压油泵：CBY2032/K1020-B2TR
（1）齿轮油泵排量：32+20ml/r
(2)转数：1500r/min
（3 ）工作压力：0—20Mpa
5、动力机
电动机：Y280S—4 1480r/min 75KW
或（柴油机6105ZD1 84KW 1500r/min）
6、钻机外形尺寸：
长×宽×高（㎜） 3829×1360×2443
7、钻机重量： 4800kg(不含动力)
